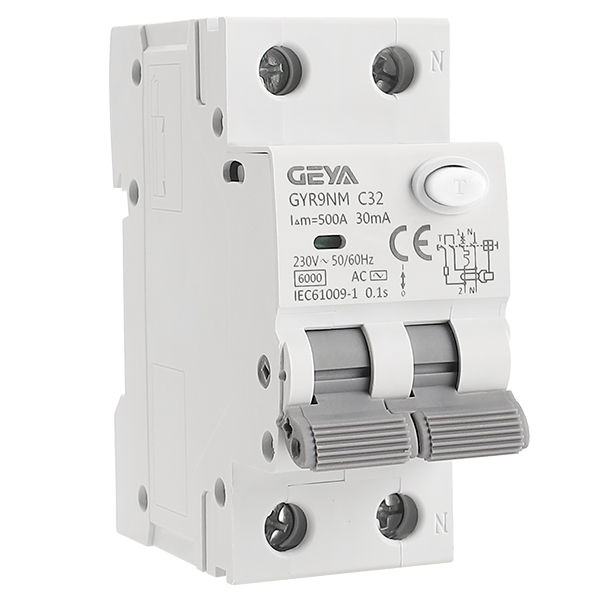

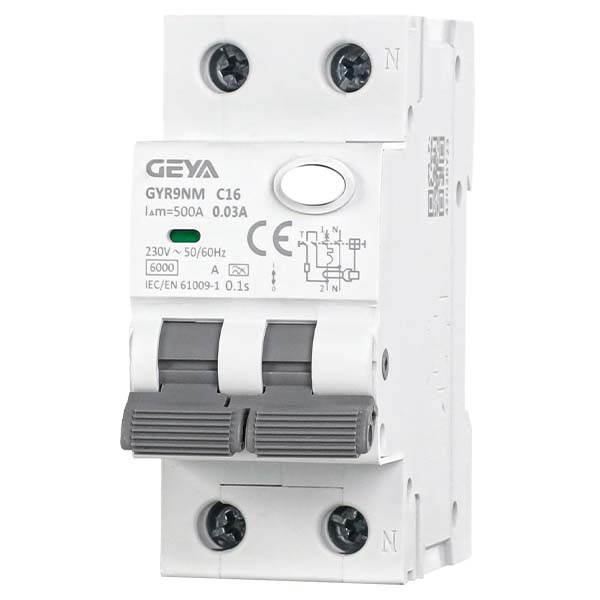

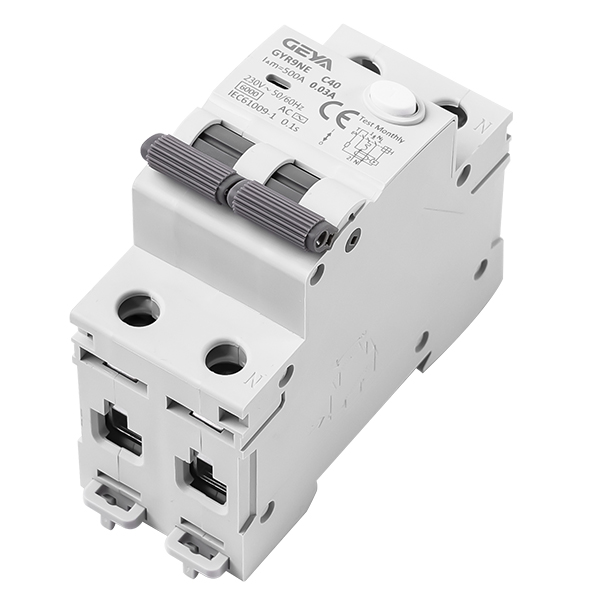

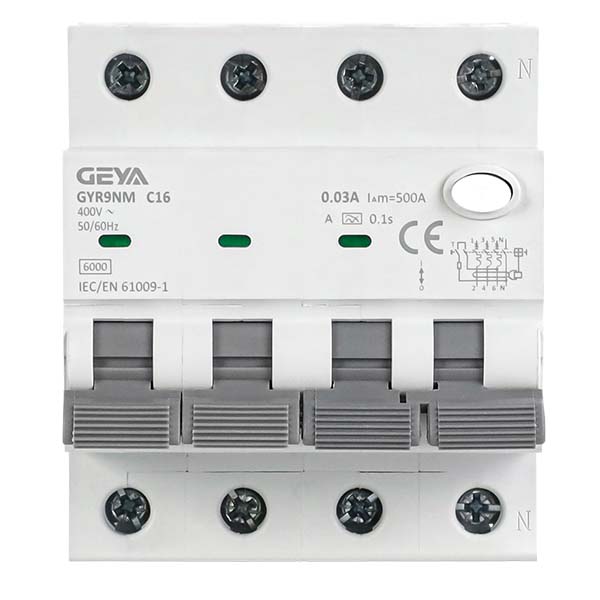

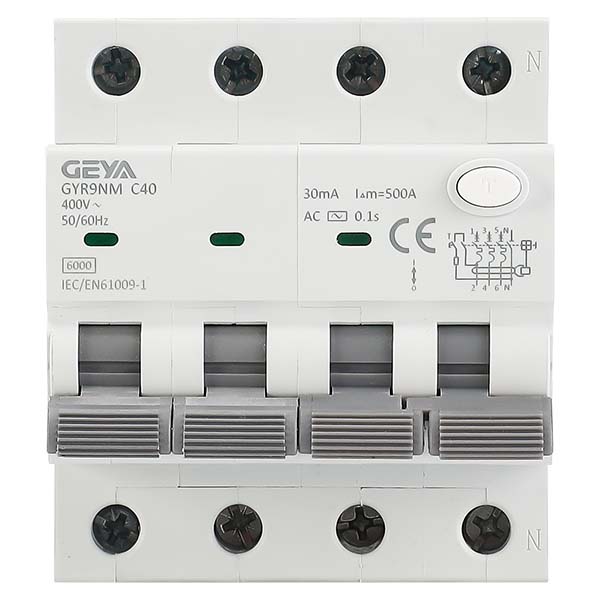

GYR9N系列剩余電流動作斷路器（RCBO）將漏電、過載與短路保護集成于一體，

能在觸電或故障發生的短時間內切斷電源，從源頭杜絕安全隱患。產品配備清晰的漏

電故障指示，提升了后期排查與維護的便捷性；同時擁有高達25mm2的大接線容

量和豐富的規格組合（多種脫扣曲線、漏電類型及數），能夠靈活適配從家庭住宅到

工業商業的不同場景需求。此外，其20000次的機械壽命與符合RoHS 2.0的環保標準，

了產品在長期使用中的可靠性與安全性，是構建安全、高效配電系統的理想選擇，

實現對人員和設備的用電安全防護。

GYR9N系列剩余電流動作斷路器（RCBO）產品優勢：

1、防護：集成過載、短路和漏電保護功能，提供一體化的安全解決方案。

2、高安全性：能在短時間內響應漏電故障，有效降低觸電風險，保護人員與設備

3、廣泛適用性：適用于工業、商業、高層建筑及 residential 等多種應用場景。

4、質量可靠：依據標準設計，機械壽命長達20,000次，電氣壽命4,000次，長期穩

定運行。

5、環保合規：產品符合RoHS 2.0環保指令，安全環保。

GYR9N系列剩余電流動作斷路器（RCBO）產品特點：

一、漏電故障指示：具備清晰的漏電故障指示功能，方便快速排查線路問題，縮短維護

時間。

二、大接線容量：接線能力達1-25mm2，滿足不同線徑的接線需求，安裝靈活便捷。

三、多種脫扣特性：提供B型、C型、D型脫扣曲線，可根據不同負載特性進行選擇。

四、規格齊全：

1、額定電流：覆蓋6A、10A、16A、20A、25A、32A、40A。

2、規格：提供1P+N和3P+N規格。

3、剩余動作電流：可選0.03A、0.1A、0.3A，適應不同漏電保護要求。

4、剩余電流類型：具備A型和AC型，可針對不同類型漏電電流提供保護。

五、高性能指標：

1、額定限值短路電流：高達6000A，在故障條件下具備足夠的分?jǐn)嗄芰Α?/span>

2、額定剩余短路電流：同樣高達6000A，保障漏電狀態下的短路安全。

3、額定絕緣電壓：500V；額定沖擊耐受電壓：4kV，電氣絕緣性能良好。

4、安裝便捷：防護等級為IP20，適合室內配電箱安裝；接線端子額定扭矩為2.0N·m，

便于標準化操作。

GYR9N系列剩余電流動作斷路器（RCBO）產品應用：

GYR9N系列RCBO憑借其的保護功能和可靠的性能，可廣泛應用于以下場合：

1、工業領域：為工廠、車間的動力及照明線路提供漏電、過載和短路保護。

2、商業建筑：適用于商場、辦公樓、酒店等場所的配電系統，保障用電安全。

3、高層建筑：用于住宅、公寓等樓宇的終端配電箱，提供家庭用電的末端保護。

4、民用住宅：作為家庭入戶配電箱的關鍵保護元件，有效防止電氣火災和觸電事故。

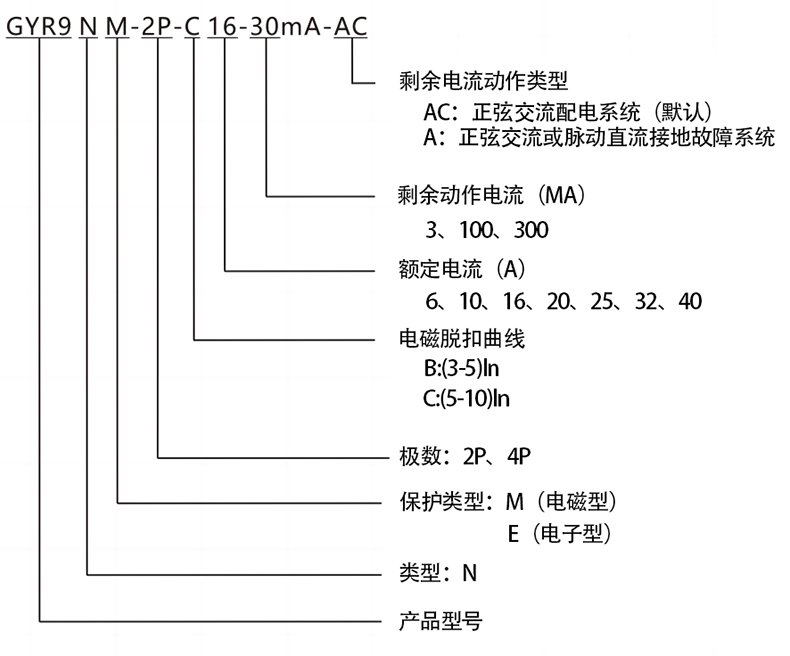

GYR9

產品型號

剩余電流動作斷路器

RCBO

M:電磁式

E：電子式

GYR9N系列剩余電流動作斷路器（RCBO）技術參數：

1.額定電壓(Un)：230/240V 、240/415V

2.額定電流(In)：6A 、10A 、16A 、20A 、25A 、32A 、40A

3.額定絕緣電壓(Ui)：500V

4.額定沖擊耐受電壓(Uimp)：4kV

5.額定剩余動作電流(I△n)：0.03A 、0.1A 、0.3A

6.規格：1P+N 、3P+N

7.剩余電流動作類型：A型 、AC型

8.工作頻率：50/60Hz

9.額定限制短路電流(Inc)：6000A

10.額定剩余短路電流(I△c)：6000A

11.額定接通分?jǐn)嗄芰?Im)：500A

12.額定剩余接通分?jǐn)嗄芰?l△m)：500A

13.緊固力矩:2.0N·m

14.防護等級:IP20

15.脫扣曲線：B 、C 、D

16.機械壽命:20000次

17.電氣壽命:4000次

GYR9N系列剩余電流動作斷路器（RCBO）剩余電流分?jǐn)鄷r(shí)間：
