該產品將傳統可靠的斷路器保護功能與現代物聯網技術相結合，不僅能有效防范電氣

火災和人身觸電風險，還為實現用電可視化、智能化管理提供了解決方案。其寬泛的工

作溫度范圍（-40℃至70℃）和豐富的保護功能，使其能夠適應多種復雜環境與用電需

求，為用戶提供持續、穩定的安全保障與管控便利。

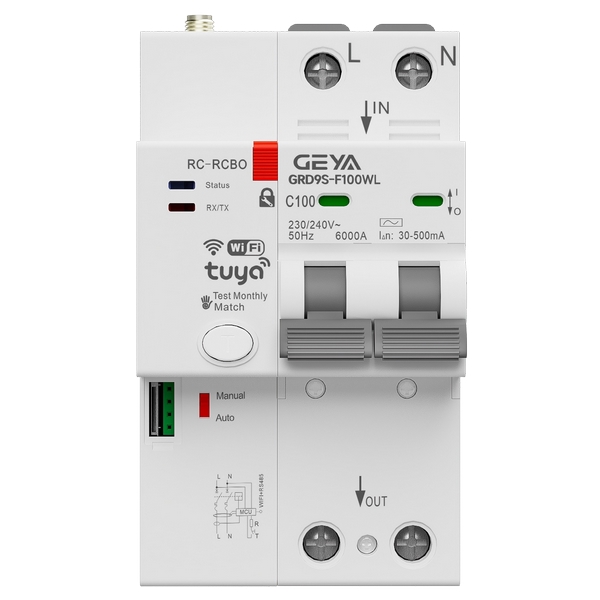

GRD9S-F100WL帶漏電保護型智能小型斷路器產品優勢：

1、多重安全防護：集成漏電、過壓、欠壓、過載、短路等十余項電氣保護功能，構建了

的安全防護體系。

2、智能管控體驗：支持遠程控制、定時任務及電量精確計量（精度1.0級），方便用戶

通過移動端隨時隨地管理用電。

3、高適應性設計：提供20A至100A多檔額定電流、B/C/D多種脫扣特性及AC/A/B型漏

電保護可選，并能在端溫度環境下穩定運行。

4、可靠便捷的操控：具備“手自一體”控制、機械檢修鎖、自動合閘/漏電重合閘等功

能，兼顧操作靈活性與檢修安全。

GRD9S-F100WL帶漏電保護型智能小型斷路器產品特點：

1、核心保護特性：

- 漏電保護：支持AC型、A型及B型漏電保護，動作時間快（<40ms），并具備

漏電自檢與突變保護功能，安全性更高。

- 高分?jǐn)嗄芰Γ憾搪贩謹嗄芰_(dá)6kA，能迅速可靠地切斷故障電路。

- 多樣化保護：提供過欠壓、過欠功率、缺相斷零、電流電壓不平衡、過熱等

保護與預警。

2、智能控制與計量：

- 精準計量：內置高精度電量計量模塊，便于能耗分析與監測。

- 多元通訊：支持TUYA/ESP平臺，可通過Wi-Fi、Zigbee、藍牙等多種通訊方式接

入智能家居或能源管理系統。

- 智能邏輯：支持定時控制、上電合閘、自動重合閘（可設置）等自動化策略。

3、可靠結構與安裝：

- 寬溫工作：適應-40℃至70℃的寬溫環境，可靠性強。

- 標準安裝：采用35mm標準導軌安裝，兼容主流配電箱，便捷易用。

- 安全防護：具備IP20防護等級及機械檢修鎖，提升操作與維護安全性。

GRD9S-F100WL帶漏電保護型智能小型斷路器產品應用：

GRD9S-F100WL廣泛適用于需要高安全標準與智能管理的場所，例如：

1、住宅與商業建筑：用于家庭、商鋪、辦公室的入戶配電箱或分支回路，提供防觸電、

防電氣火災保護及智能用電控制。

2、公共設施與基礎設施：適用于學校、醫院、車庫、通信基站等場所的配電系統，其寬

溫特性與保護功能適應多種環境。

3、租賃公寓與智能樓宇：配合云平臺，實現遠程抄表、用電控制和安全預警，提升能源

管理效率與租戶安全。

4、小型工商業場所：為小型車間、店鋪等提供包含缺相、斷零、不平衡等在內的專業級

保護與用電監測。

3P

4P

關閉/報警

/跳閘

過壓整定

過壓延時

關閉/報警

/跳閘

欠壓整定

欠壓延時

關閉/報警

/跳閘

過載整定

過載延時

關閉/報警

/跳閘

欠載整定

欠載延時

關閉/報警

/跳閘

高溫整定

高溫延時

關閉/報警

/跳閘

缺相整定

缺相延時

關閉/報警

/跳閘

關閉/報警

/跳閘

斷電

電壓值

斷電延時

關閉/報警

/跳閘

過功率

整定

過功率

延時

關閉/報警

/跳閘

欠功率

整定

欠功率

延時

關閉/報警

/跳閘

漏電

整定值

30/50/

100/200/

300/

500mA

不驅動

時間

-10.06/0.1

/0.2s

關閉/報警

/跳閘

不平衡度

延時時間

關閉/報警

/跳閘

不平衡度

延時時間

報警允許

預警功能

定時控制

自動合閘

日、時

、分

漏電突

變保護

漏電

突變值

檔位選擇

延時設置

關閉/報警

/跳閘

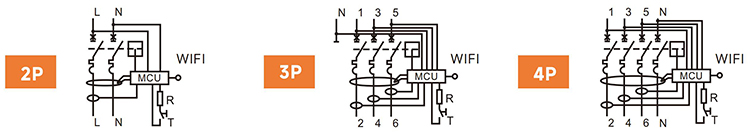

GRD9S-F100WL帶漏電保護型智能小型斷路器產品接線：

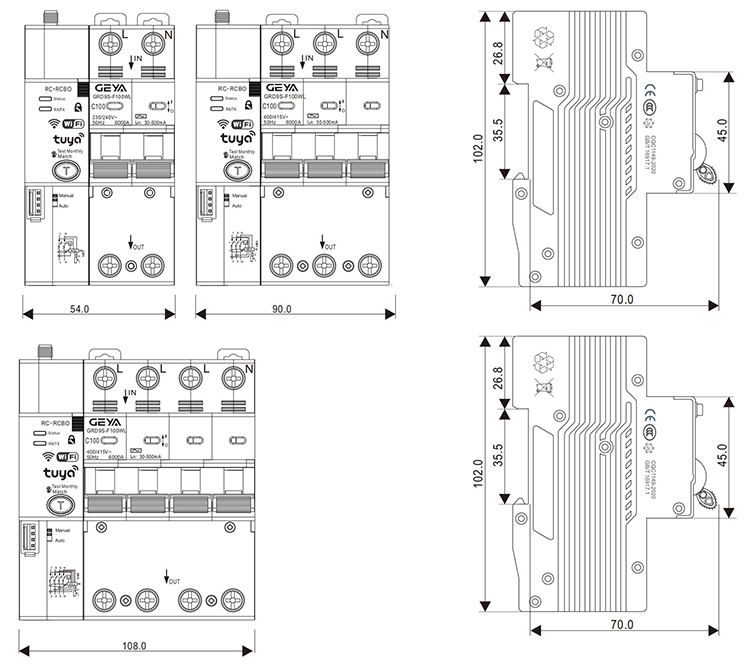

GRD9S-F100WL帶漏電保護型智能小型斷路器產品尺寸：
